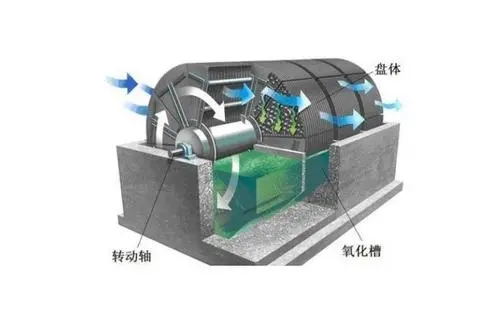

一、生物转盘的工作原理
生物转盘由水槽和部分浸没于污水中的旋转盘体组成的生物处理构筑物。盘体表面上生长的微生物膜反复地接触槽中污水和空气中的氧，使污水获得净化；生物转盘工艺是生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥－－－生物膜；污水经沉淀池初级处理后与生物膜接触，生物膜上的微生物摄取污水中的有机污染物作为营养，使污水得到净化。在气动生物转盘中，微生物代谢所需的溶解氧通过设在生物转盘下侧的曝气管供给。转盘表面覆有空气罩，从曝气管中释放出的压缩空气驱动空气罩使转盘转动，当转盘离开污水时，转盘表面上形成一层薄薄的水层，水层也从空气中吸收溶解氧。
·排列方式
·工艺流程
二、错流结构生物转盘的处理特点
1、转盘上微生物量大，达5mg/cm2，折算成活性污泥混合液浓度（MLVSS）为40000～60000mg/L；
2、BOD负荷高达6～60g/m2﹒d；
3、由于微生物浓度高，F/M值低，约为0.05～0.1左右，微生物基本处于内源呼吸，形成污泥量少，约为活性污泥法的1/3;
4、耐冲击负荷适应力强（BOD范围为：10～10000 mg/L），污水温度8～24℃;
5、工作可靠，不易堵塞，无污泥膨胀，氧利用率高。
三、生物转盘的优点及实际应用中应注意的问题
1、占地面积小：同等规模（3000吨/日规模以下统计）与湿地、快渗等工艺相比约为三分之一；
2、运营成本低：以II型为例，单台生物转盘能耗仅为0.75KW，处理能力100～200吨/天，约为0.1~0.2度电/吨污水；
3、剩余污泥易于处理：一方面，该工艺污泥产泥量约为传统工艺的1/3，一般生活污水产泥系数可低0.1以下；另外，该污泥为束状沉淀，活性较低，易于
实现沉淀和调质，条件允许的话，在乡镇地区可用于堆肥，循环利用；
4、抗冲击能力强：运营管理水平影响小，水质变化适应范围极大（一定浓度的变化，系统有自适应的能力，无需工艺调整），可长期保证处理效果；
5、环境友好：封闭式设计，噪音低，无曝气装置，对周边环境影响很小，在国外广泛在比邻社区、村镇地区运行；
6、维护要求低：无需专业维护，无易损件，活动部件均能满足长期稳定运行的要求；
7、装置化、模块化：便于容量调整或老厂改造，可根据建设需要及运行负荷，适度调整，灵活配置；
8、可实现分散化污水处理：结合生物转盘的工艺特点，可实现分散设计，组合式方案，满足不同地区的处理要求和管网特点，减少管网投资；
9、易于实现区域化自控监管：自控设计简单，运行中人为干扰因素少，同时，结合其运行稳定的优势，非常适合区域化的运营管理；
10、设备运行可靠：30年设计寿命，可保证10年以上的稳定运行。
四、常见工艺对比分析：在我国村镇污水处理建设中，常用的工艺有：生物滤池、快渗、人工湿地、MBR以及接触流化床。这几种工艺基本满足了乡镇污水处理项目工艺成熟、设计简单、施工方便和建设周期短的的要求。各设计院也将这几种工艺作为中小规模生活污水处理工艺的教本工艺。随着村镇污水处理建设项目的不断立项，针对中小规模乡镇污水处理工艺的研究、应用也不断发展，集约化、装置化、复合化工艺是当前小规模村镇污水处理工艺的主要发展方向。现阶段我国在村镇污水处理工艺基本上还是参照早期城市的污水处理工艺，未考虑农村地区的特点，很容易出现因运行费用高、管理复杂而造成“建的起、用不起、管不好”的不良后果。比如流化床的曝气盘的膜片老化撕裂，微孔堵塞，风机搅拌器曝气盘等易损件繁多，质量无法保障、检修困难；生物转盘一台品质优良的齿轮减速机代替了曝气盘、风机、搅拌器，设备由车间专业工人安装检测完，放置基础即可运行，大大减少了现场施工时间，并设置防护罩，保温防臭，确保冬季稳定运行。我们就村镇常见的生物滤池、快渗、人工湿地工艺做简单的分析，并与我公司生物转盘应用工艺进行简单的对比
*运行管理
*中期投资（以10年计算）
总的来说，以人工湿地、人工快渗为代表的土地净化工艺，具有初期投资省的优势，但从长期运行来看，土地成本以及运行中的维护费用是很高的，并不比专门的工艺具有成本优势。同时，我们知道，如果结合土地价值、环境影响以及选址对管网影响因素，人工湿地以及人工快渗具有相当的局限性。在最近的几个项目中，我们可以清楚的看到错流结构生物转盘与其他工艺对比以及工程效果的优势。
五、产品特点描述: QK-RBC-II生物转盘由安装在水平轴上的一系列小间距高分子波纹扇形盘片交错叠加穿接而成，使之具有较大的比表面积。盘片采用高倍吸菌的改性HDPE配方制作，具有易挂膜，不易脱落，亲水性好，生物活性高的特点并具有卓越的耐腐蚀性和抗拉强度，填料的40-50%浸没在水中，旋转的时候可以产生交错紊流，保证了生物膜对有机质的高效吸附;无需专业的曝气设备。主轴采用外径高强度抗弯材质钢管，外衬煤沥青防腐；生物转盘盖子采用玻璃钢模具成型，轻巧美观，结实耐用。

方便的填料更换 盘片表面金黄色的微生物膜

产生的交错流使有机物更好的吸附 承重轴抗弯模拟图

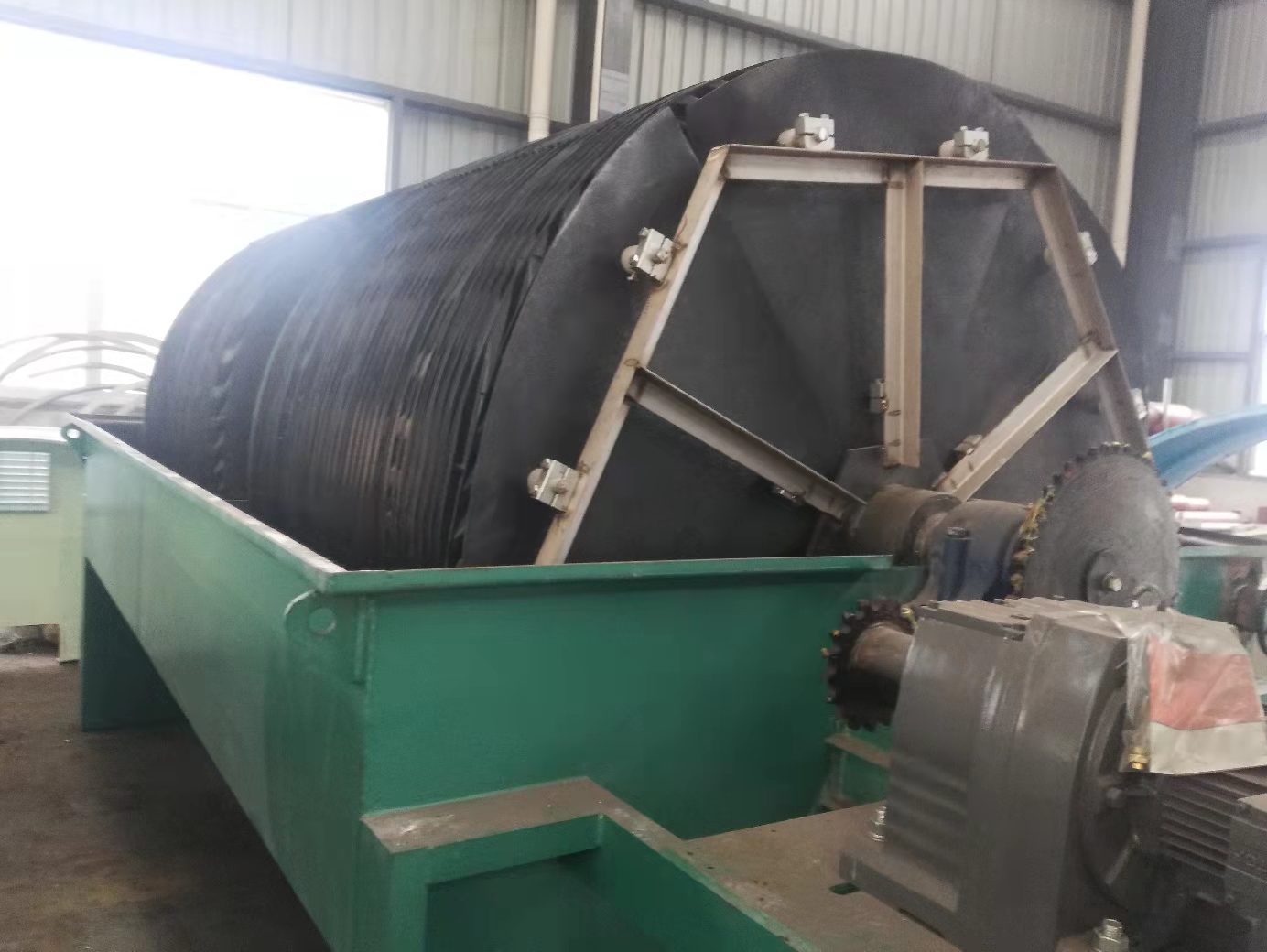

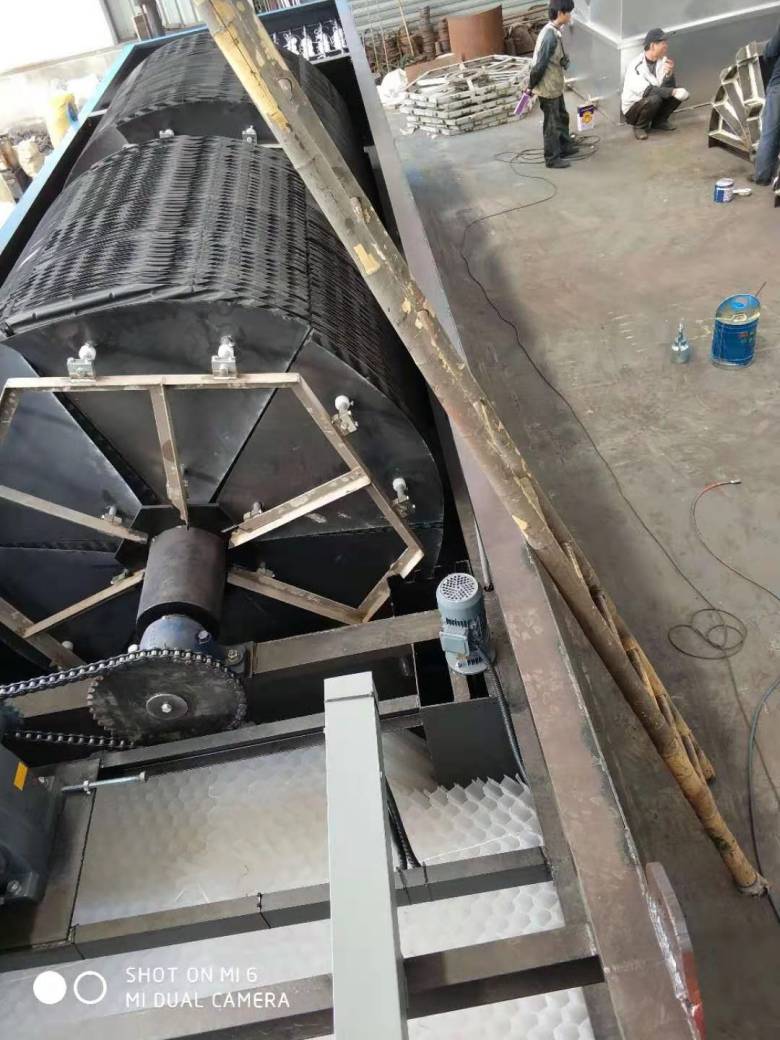

高载荷轴承 内部实样
六、产品型号尺寸
|
规格 |
盘片直径
（mm） |
总宽
（mm） |
总高
（mm） |
进出水水位
（mm） |
|
I型 |
1200 |
1500 |
1500 |
600 |
|
II型 |
2000 |
2300 |
2500 |
1050 |
|
III型 |
2400 |
3000 |
2800 |
1150 |
|
IV型 |
3600 |
3900 |
3900 |
1700 |
*按一般生活污水出水II型参数：
|
总长（mm） |
装机功率
（kw） |
空机重量
(t) |
运行重量
(t) |
处理量（生化一级B标）（t/d） |
处理量（生化一级A标）（t/d） |
|
2400 |
0.75 |
0.8 |
3.2 |
40-70 |
30-40 |
|
3500 |
1.5 |
1.1 |
5.2 |
80-130 |
50-70 |
|
4600 |
2.2 |
1.5 |
7.3 |
140-200 |
70-100 |
|
5650 |
2.2 |
2.2 |
9.4 |
200-250 |
100-130 |
|
6720 |
3 |
3 |
13 |
250-320 |
130-170 |
*按一般生活污水出水IV型参数：
|
总长（mm）
|
装机功率（kw）
|
处理量(一级B标)（t/d） |
处理量（一级A标）（t/d） |
|
4500 |
2.2 |
400-600 |
200-300 |
|
6000 |
3 |
600-800 |
300-400 |
|
7600 |
4 |
800-1000 |
400-500 |
|
9200 |
5.5 |
1000-1300 |
500-650 |
注：处理量为到二沉池流量非进水流量。
七、订购参数：
1、设计工艺流程、流量、 进出水水质；
2、说明水槽为碳钢或土建；
3、需质保时间：推荐5-10年；终身负责维修。

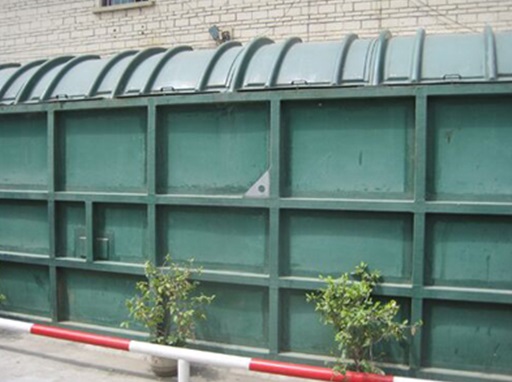

八、部分业绩
四川绵阳
四川广元
四川阆中
福建周宁
浙江宁海
福建宁德项目

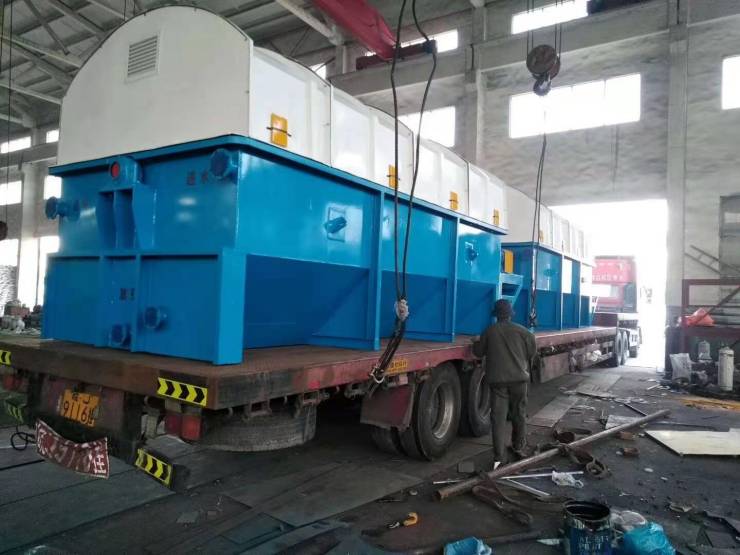

九、一体化生物转盘污水处理装置

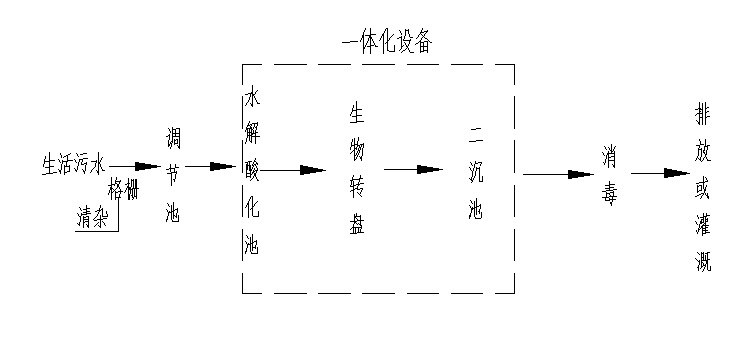

1】、工艺流程：
2】、工艺介绍：
1、水解酸化池：内置组合填料兼具水解酸化功能，大部分高分子有机物被分解，提高生化性同时去除部分BOD和SS。
2、生物转盘单元： HH-RBC型生物转盘由安装在水平轴上的一系列小间距高分子波纹扇形盘片叠加穿接而成，盘片采用高倍吸菌的改性HDPE配方制作，具有卓越的耐腐蚀性和抗拉强度，填料的40-50%浸没在水中，通过调节转速控制适应生物膜生长的溶氧及切割紊流，保证了生物膜对有机质的高效吸附和降解，并无需用专业设备曝气。
3、二沉池+过滤：二沉池采用蜂窝斜管填料的沉淀池，出水口设置溢流槽，流速为0.5-0.7mm/s，呈水平60°安装，二沉池上铺设有网格式精密过滤，保障出水清澈。二沉池兼污泥浓缩功能。
附属设备：设置污泥回流泵至水解酸化池，作为调试和后期的污泥定期回流。
4、设备外保温：冬季利用聚氨酯泡沫覆盖在顶部保温，并在两侧增加覆土，采用棉被覆盖方式保温。
5、消毒：本工艺设计中消毒设施集成在水处理反应器内，在出水端增加氯片消毒，定期更换。
6、控制：根据实际情况配备变频启动，通过时间继电器根据实际情况手动调节自动停复机切换时间。
|
