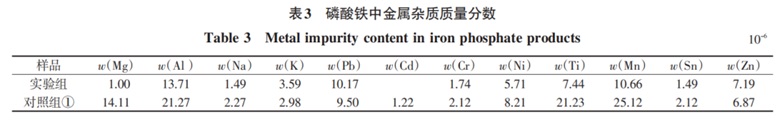

改进后方法对产品金属杂质含量的影响将制备的磷酸铁溶解后用ICP测定金属元素含量，测定结果见表3。

    从表3中可见，改进方法前后制备的磷酸铁产品都符合 HG/T 4701—2021 中 I型电池用无水磷酸铁行业标准，而改进方法后磷酸铁因金属杂质更少，具有更强的适应性和试错性。

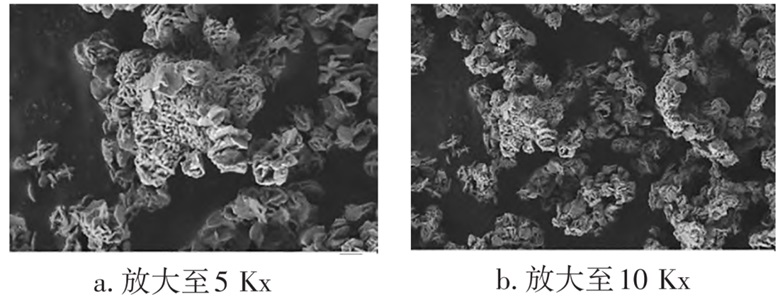

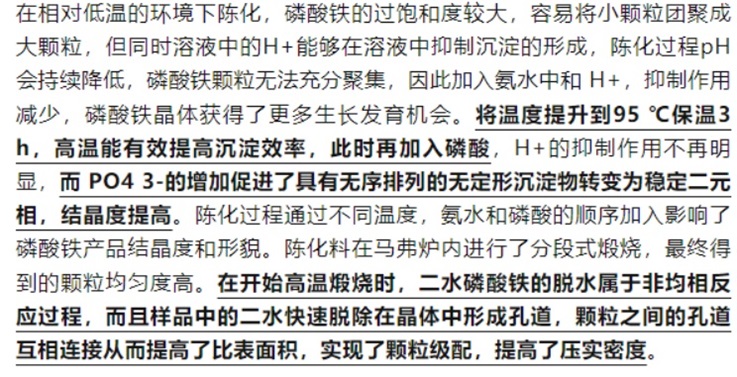

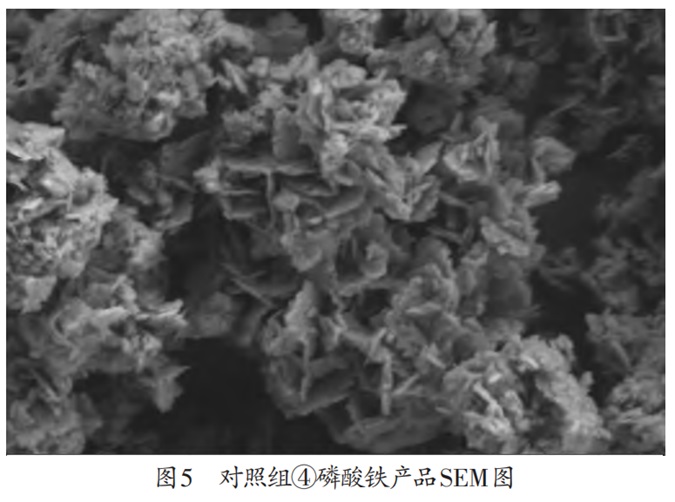

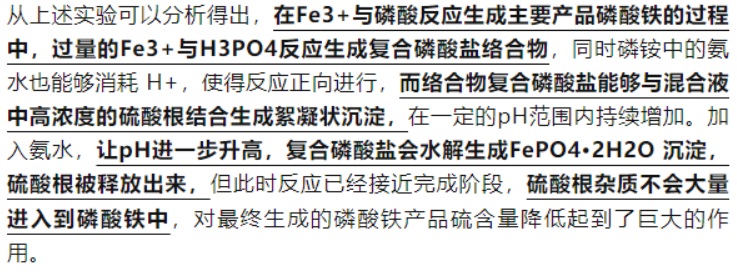

    *结论：采用一种新型工艺技术制备块状低硫FePO4产品，以液相沉淀法为基础，以磷酸、氨水、过氧化氢、钛白渣为反应原料，在反应温度为60～70 ℃、搅拌转速为 900 r/min、pH 5.8～8.1、磷铵pH 1.0～2.0的条件下反应1 h，洗涤过滤后分别在60～80 ℃加氨水保温4～5 h，在85～95 ℃加磷酸保温3～5 h，过滤后在100～150 ℃烘干2～4 h，最后经过200～300 ℃、320～400 ℃、480～600 ℃分别煅烧1～2 h得到无水FePO4产品。在该工艺条件下所制备的 FePO4产品中硫质量分数低至 4.2×10-5，最终产品形貌为块状磷酸铁为中心，片状磷酸铁包裹。用该磷酸铁制备的LiFePO4产品压实密度较高，可达2.53 g/cm3，应用前景广阔。
