1、陈化过程搅拌转速对产品粒度的影响陈化过程中搅拌转速会一定程度的影响颗粒的聚集和分散。

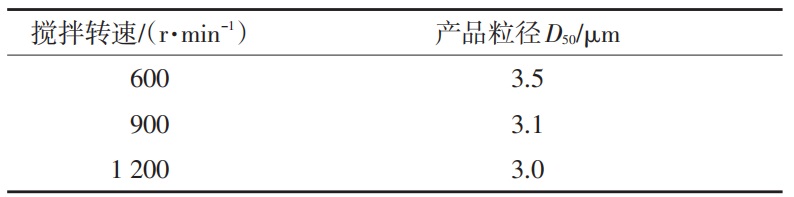

/2在搅拌转速较高的条件下，微观结构差距较大，溶液体系由小颗粒磷酸铁和液态水组成，孔隙缺陷少，分散时剪切方向的力小，因此体系在开始陈化时可以分散均匀。在磷酸铁颗粒转晶过程中，晶体间接触面积变大，并且因为形状不同摩擦力增大，体系在短时间内难以分散均匀，因此在实验设计时考虑将搅拌转速设置得相对偏高。搅拌转速对产品粒度的影响见表1。

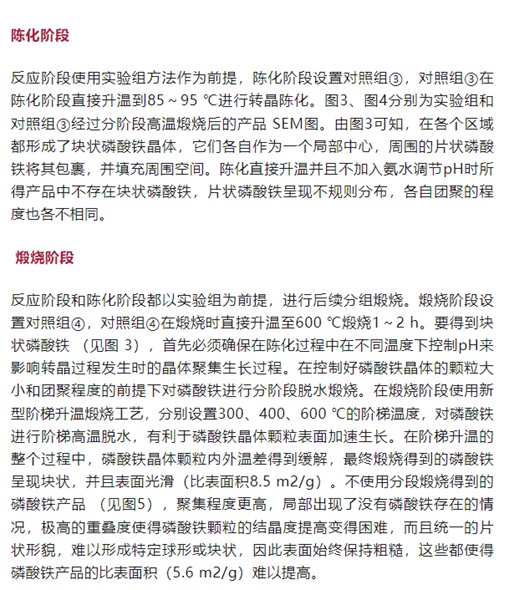

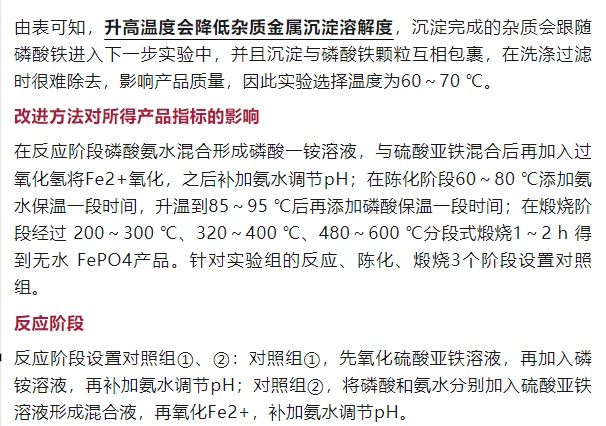

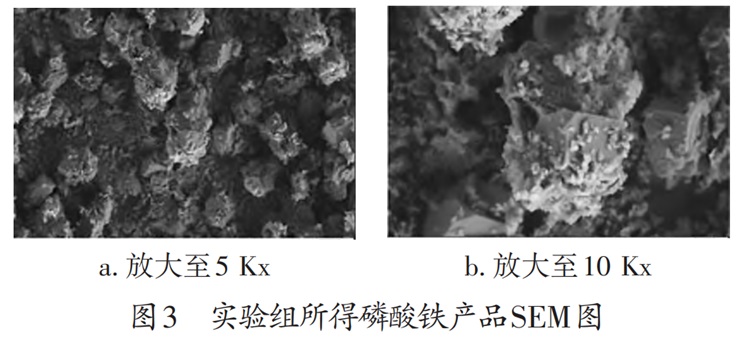

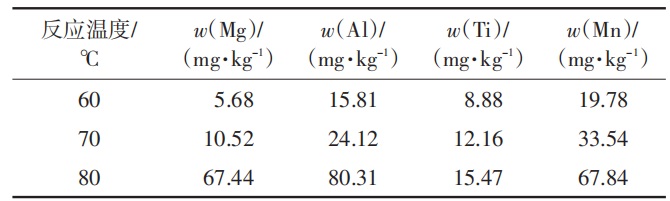

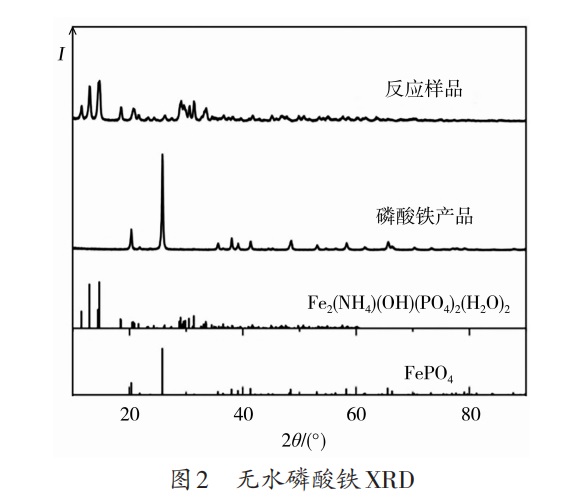

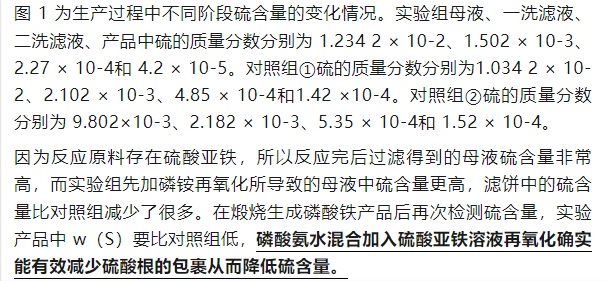

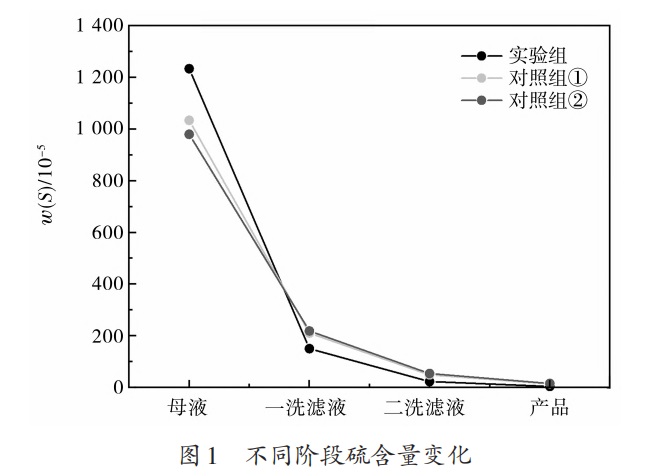

3、由表可以看出，随着搅拌转速提高，陈化过程中晶体的分散程度逐步增加，但进一步提高搅拌转速，晶体分散程度增加有限，因此将搅拌转速设置为900 r/min就能将粒径控制在合理范围内。反应温度对产品金属杂质的影响 由于实验使用的原料是 w（FeSO4·7H2O） 85％的钛白渣，相比纯净硫酸铁，本身所带的杂质比较多，虽然在原料预处理阶段会去除掉绝大部分包含金属离子在内的杂质，但仍有部分金属离子会伴随硫酸亚铁溶液进入实验过程中，金属离子和硫酸根、磷酸根结合形成沉淀，在温度变化时，溶解度也会发生变化，因此设置实验验证温度对于金属离子去除的影响，结果见表2。
