六）20×10⁴t/a生物燃料装臵

1、20×10⁴t/a生物燃料装臵设计采用碳四烯烃、混合蜡油为原料，采用前臵烧焦罐两段再生。蜡油和装臵外来的混合碳四经过雾化喷嘴进入第一段提升管反应器内，自再生斜管来的高温再生催化剂先后与预提升蒸汽、混合碳四和新鲜原料油接触，使油品迅速升温、汽化并发生裂化反应，生成各种气相产物反应油气。回炼油、混合碳五经过雾化喷嘴进入第二段提升管下端反应器内，自再生斜管来的高温再生催化剂先后与预提升蒸汽、混合碳五和回炼油接触，使油品迅速升温、汽化并发生裂化反应，二段反应油气与一段反应油气混合后去分馏塔进行产品分离。高温油气经大油气管线进入分馏塔底部，油气自下而上流经分馏塔，分离成气体、混烃、燃料油、重油等馏分。

2、干气和液化气分别去去脱硫塔脱硫，混烃经过分离塔分离成混合碳五回炼和混合芳烃出装臵。

3、燃料油出装臵，重油回炼。装臵附带干气和液化气脱硫塔，在确保产品质量的同时降低了污染物排放量。

4、该装臵具备生产高品质混合碳五、混合芳烃、燃料油和多产丙烯的能力等产品。产品为液化气、混合碳五、混合芳烃、多产丙烯、燃料油。

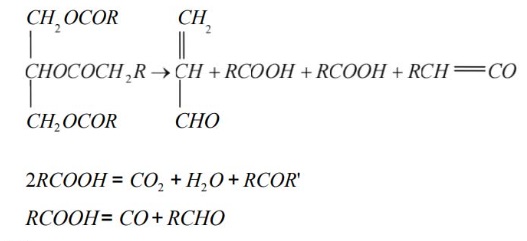

5、主要反应方程式如下。

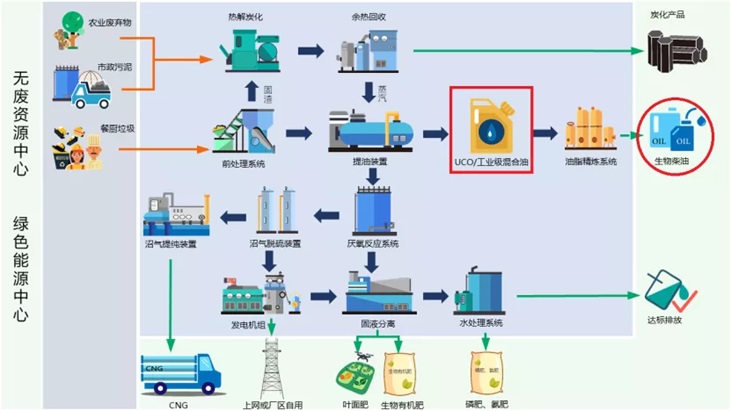

6、工艺流程图
